Конструкции и системы фасадного остекления: из чего состоит современный стеклянный фасад

Современный стеклянный фасад — это сложная инженерная конструкция, в которой каждый элемент выполняет определенную функцию. За большой прозрачной поверхностью здания скрываются несущий каркас, крепежные детали, уплотнители, стекло или стеклопакеты, элементы водоотвода и другие компоненты. От их правильного сочетания зависят прочность, герметичность, теплоизоляция и долговечность всей системы.

Поэтому конструкции фасадного остекления нельзя рассматривать только с точки зрения внешнего вида. Архитектор может видеть цельную стеклянную плоскость, а инженер — систему стоек, ригелей, креплений, заполнений и узлов примыкания.

Современные нормативные документы также рассматривают фасадную светопрозрачную конструкцию как совокупность каркаса, крепежных элементов, уплотнителей и светопрозрачного или непрозрачного заполнения.

Что представляет собой система фасадного остекления

Она формирует наружную светопрозрачную оболочку здания. В зависимости от конструкции она может устанавливаться на относе от основного каркаса здания либо интегрироваться в проёмы и другие элементы сооружения.

Наиболее известный вариант — стоечно-ригельная система. В ней вертикальные стойки и горизонтальные ригели соединяются между собой, формируя каркас, в ячейки которого устанавливается стекло. ГОСТ 33079-2014 определяет стоечно-ригельную конструкцию именно как систему из стоек, ригелей и светопрозрачного заполнения, совместно образующих единую ограждающую оболочку.

Существуют также модульные, структурные, полуструктурные, спайдерные и комбинированные решения. Их отличие заключается прежде всего в устройстве каркаса, способе крепления заполнения и степени заводской готовности элементов. Выбор конкретной системы зависит от архитектуры объекта, размеров фасада, требований к теплоизоляции, ветровым нагрузкам, безопасности и технологии монтажа.

Основные элементы фасадного остекления

Чтобы понять принцип работы фасада, необходимо рассмотреть основные элементы фасадного остекления.

Стойки

Стойка — вертикальный элемент каркаса, который воспринимает нагрузки от заполнения и передает их на конструкцию здания через соответствующие узлы крепления. В стоечно-ригельной системе именно стойки формируют вертикальный ритм фасада. Их сечение и характеристики выбираются в соответствии с расчётными нагрузками и особенностями проекта.

Ригели

Ригель — горизонтальный элемент каркаса, предназначенный для крепления заполнения. В современной нормативной терминологии ригель определяется как горизонтальный элемент каркаса фасадной светопрозрачной конструкции.  Вместе со стойками ригели образуют ячейки, в которых располагаются стекла или стеклопакеты.

Кронштейны и крепежные элементы

Посредством этих деталей фасадная система соединяется с несущим каркасом здания. Они обеспечивают передачу нагрузок и позволяют корректно закрепить конструкцию с учетом геометрии и особенностей здания.

Заполнение

Заполнением могут быть стекла, стеклопакеты и в некоторых конструкциях непрозрачные панели. Именно эта часть фасада во многом определяет его тепло- и звукоизоляционные характеристики.

Для архитектурных стеклопакетов Thermo Glass доступны закаленное стекло, стекло с Low-E и мультифункциональными покрытиями, триплекс, декоративное стекло и различные комбинации. Производственные возможности предусматривают размеры до 2800 × 5000 мм, толщину стеклопакета 12–120 мм и массу изделия до 2500 кг.

Прижимные планки

В механически закрепляемых стоечно-ригельных конструкциях прижимные планки фиксируют заполнение по краям. В зависимости от типа фасада эти элементы могут быть хорошо заметны снаружи или скрыты. Современная нормативная классификация отдельно выделяет конструкции с видимыми прижимными планками, структурным и полуструктурным остеклением.

Уплотнители и герметики

Уплотняющие элементы защищают узлы от проникновения воздуха и влаги и обеспечивают необходимую герметичность конструкции. В структурных системах большое значение имеют шовные герметики, которые участвуют в формировании наружного контура между соседними заполнениями.

Для производства сложных стеклопакетов Thermo Glass используется автоматизированная вторичная герметизация. Роботизированная линия наносит двухкомпонентный герметик по периметру изделия, в том числе для сложных, многокамерных и структурных стеклопакетов.

Какие бывают конструкции фасадного остекления

Различные системы фасадного остекления отличаются не только внешним видом, но и принципом формирования фасада.

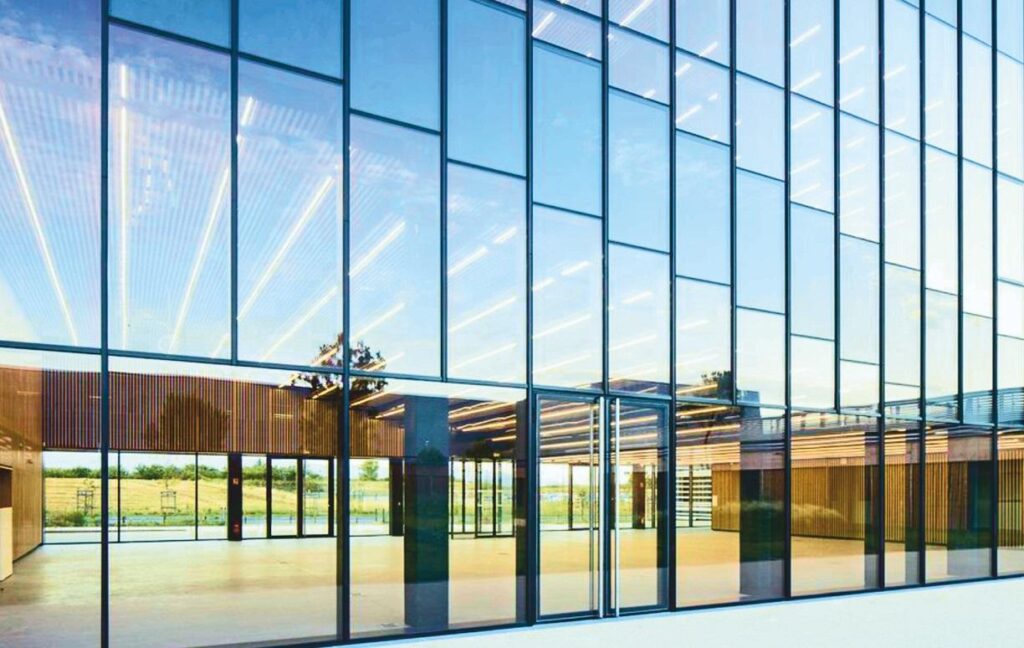

Стоечно-ригельная конструкция

Это универсальная система с каркасом из вертикальных стоек и горизонтальных ригелей. Она собирается из отдельных элементов непосредственно на объекте или частично укрупненными блоками.  Преимущество такого подхода — возможность адаптировать фасад к архитектуре конкретного здания и использовать различные виды стеклопакетов.

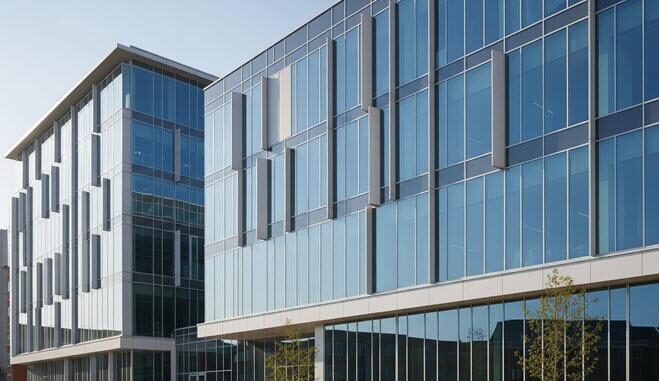

Модульная система

Модульный фасад состоит из заранее изготовленных панелей или модулей. В их состав может входить внешняя рама, внутренний каркас, стеклянное или непрозрачное заполнение. В отличие от классической стоечно-ригельной системы, на строительную площадку модуль поступает с высокой степенью заводской готовности.

Структурное остекление

В структурной системе наружная поверхность фасада выглядит более цельной, поскольку профили не выступают за плоскость заполнения. Вертикальные и горизонтальные швы между элементами выполняются с использованием герметика и/или герметичных уплотнителей.  Такое решение позволяет создавать минималистичные стеклянные фасады с практически непрерывной визуальной поверхностью.

Полуструктурное остекление

Полуструктурная конструкция сочетает скрытые и видимые элементы крепления. Такой вариант позволяет получить более лёгкий внешний вид фасада, сохранив часть привычных конструктивных решений.

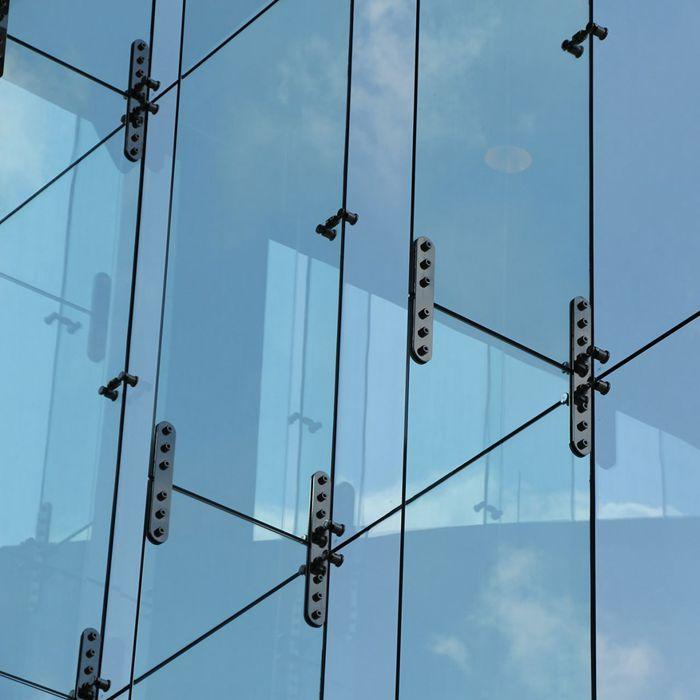

Спайдерное остекление

В спайдерной системе стекло фиксируется точечными креплениями. Видимых массивных рам здесь значительно меньше, поэтому конструкция выглядит особенно прозрачной и лёгкой. Такое решение используется там, где архитектурная концепция предполагает максимальную визуальную открытость фасада.

Тёплые и холодные системы

Отдельно системы фасадного остекления классифицируются по теплотехническим характеристикам. Тёплая система оснащается термоизоляционным элементом, который уменьшает передачу тепла через профиль. В холодной конструкции такой термоизоляционной вставки нет. Соответствующее разделение закреплено в ГОСТ Р 59913-2021 для стоечно-ригельных конструкций.

Для неотапливаемых помещений холодное остекление может быть оправданным. Но если речь идет о жилом доме, офисе, гостинице или другом здании, рассчитанном на круглогодичную эксплуатацию, к теплотехническим характеристикам фасада предъявляются гораздо более высокие требования. И здесь уже недостаточно выбрать только тёплый профиль.

Почему стеклопакет — один из ключевых элементов фасада

В большой светопрозрачной конструкции стеклопакет занимает значительную площадь. Поэтому его характеристики напрямую влияют на комфорт внутри помещения.

В зависимости от задачи в фасадном остеклении могут использоваться:

• энергосберегающие стекла;
• мультифункциональные стекла;
• закалённое стекло;
• триплекс;
• декоративные стёкла;
• специальные комбинации стёкол;
• стеклопакеты с электрообогревом.

Thermo Glass выпускает архитектурные стеклопакеты сложных конфигураций, в том числе решения для фасадного и конструкционного остекления. Производственная технология предусматривает автоматическое заполнение стеклопакетов аргоном без прокола дистанционной рамки, что помогает сохранять герметичность и стабильность параметров изделия.

Для сложных конструкций важна и качественная обработка стекла. На производстве Thermo Glass используется лазерная обработка стекла с мягким покрытием перед сборкой стеклопакета, а вторичная герметизация выполняется на автоматизированной линии.

Что происходит с фасадом зимой

Большая площадь остекления позволяет создать эффектный и светлый интерьер, однако зимой именно стеклянная поверхность становится одной из наиболее чувствительных частей ограждающей конструкции.

Даже качественный энергосберегающий стеклопакет остается поверхностью, температура которой может отличаться от температуры воздуха в помещении. При неблагоприятных условиях это способно приводить к ощущению холода возле окна и образованию конденсата. Поэтому при проектировании фасада важно рассматривать не только профильную систему, но и сам стеклопакет — его состав, покрытия, количество камер и дополнительные функции.

Греющее стекло как дополнительная возможность фасадной системы

Здесь появляется принципиально другой подход: стеклопакет может не только удерживать тепло, но и сам становиться источником тепла. Thermo Glass производит электрообогреваемые стеклопакеты для различных типов остекления и выпускает их в индивидуальных форматах по проекту.

Для каждого изделия на производстве создается индивидуальная программа обработки с учётом площади, необходимой мощности и температуры электрообогрева. После изготовления стекло проходит визуальный контроль и обязательную тепловизионную съёмку.

Это особенно актуально для панорамных фасадов и других конструкций с большой площадью стекла. В таких проектах греющее стекло позволяет решать задачу теплового комфорта непосредственно в зоне остекления, не жертвуя архитектурной идеей большого прозрачного фасада.

Когда греющие стекла особенно актуальны

Электрообогреваемые стеклопакеты могут быть интересны для:

• панорамных фасадов;
• больших оконных проемов;
• атриумов;
• зимних садов;
• входных групп;
• общественных пространств;
• современных частных домов;
• коммерческих и офисных объектов.

Кроме того, технология может использоваться в различных типах остекления и индивидуальных форматах.

Почему конструкцию фасада нужно проектировать комплексно

Выбрать профиль, стеклопакет и крепёж по отдельности недостаточно. Все элементы фасадного остекления должны соответствовать друг другу.

Нужно учитывать:

• архитектуру и геометрию здания;
• конструктивную схему фасада;
• размеры стеклянных элементов;

• ветровые и эксплуатационные нагрузки;
• требования к теплоизоляции;
• требования к безопасности;
• особенности герметизации;
• способ монтажа;
• климатические условия;
• особенности эксплуатации здания.

Новый ГОСТ Р 72481-2025, вступивший в действие 1 мая 2026 года, устанавливает требования к монтажу стоечно-ригельных фасадных светопрозрачных конструкций и контролю качества монтажных работ.  То есть современный фасад — это результат совместной работы архитектуры, инженерного расчета, производства и монтажа.

Thermo Glass: стеклопакет как часть современной фасадной системы

Современные конструкции фасадного остекления становятся все более технологичными. От них требуется не только прозрачность и привлекательный внешний вид, но и способность обеспечивать комфорт при круглогодичной эксплуатации.

Именно поэтому обычного стеклопакета не всегда достаточно. Для крупных фасадов, панорамных окон и помещений с высокими требованиями к комфорту интерес представляют стёкла с дополнительными функциями.

Thermo Glass специализируется не только на производстве стандартных архитектурных стеклопакетов, но и на инновационных решениях. В производственных материалах компании отдельно представлены греющие стеклопакеты, триплекс, стёкла с переменной прозрачностью и другие технологичные продукты.

При этом производство греющих стеклопакетов предполагает индивидуальный расчёт параметров каждого изделия и обязательный контроль готовой продукции с помощью тепловизионной съёмки.

Поэтому при создании современного фасада логично рассматривать не только систему фасадного остекления, но весь комплекс — от стоек и ригелей до стеклопакета и его функциональных возможностей.

А если фасад должен оставаться большим, светлым и панорамным даже в холодный сезон, греющие стекла Thermo Glass становятся естественным продолжением такой конструкции. Они позволяют совместить архитектурную свободу стеклянной системы фасада с дополнительными возможностями управления теплом. Именно такой подход превращает фасад из обычной светопрозрачной оболочки в продуманную инженерную систему, рассчитанную не только на эффектный внешний вид, но и на комфортную эксплуатацию здания.
