Виды фасадного остекления: какие системы используются в современной архитектуре

Фасадное остекление давно перестало быть исключительно архитектурным приёмом. Сегодня светопрозрачная оболочка здания должна одновременно обеспечивать выразительный внешний вид, естественное освещение, защиту помещений от внешней среды и требуемые эксплуатационные характеристики. Поэтому при проектировании важно учитывать не только размер стеклянных поверхностей, но и конструкцию фасада, способ крепления заполнения, теплотехнические параметры и особенности самого стеклопакета.

Существуют разные виды фасадного остекления, отличающиеся устройством каркаса и способом фиксации стекла. В нормативной классификации светопрозрачные фасадные конструкции подразделяются, в частности, на стоечно-ригельные, модульные, комбинированные, структурные, полуструктурные и спайдерные системы. Также отдельно учитываются их теплотехнические характеристики — конструкции могут быть тёплыми или холодными.

Для заказчика это означает главное: универсального варианта, одинаково подходящего для любого здания, не существует. Система подбирается под архитектуру объекта, размеры светопрозрачных элементов, требования к теплоизоляции, нагрузкам, безопасности и внешнему виду фасада.

Какие бывают виды остекления фасадов

Рассмотрим основные решения, которые применяются в современной архитектуре.

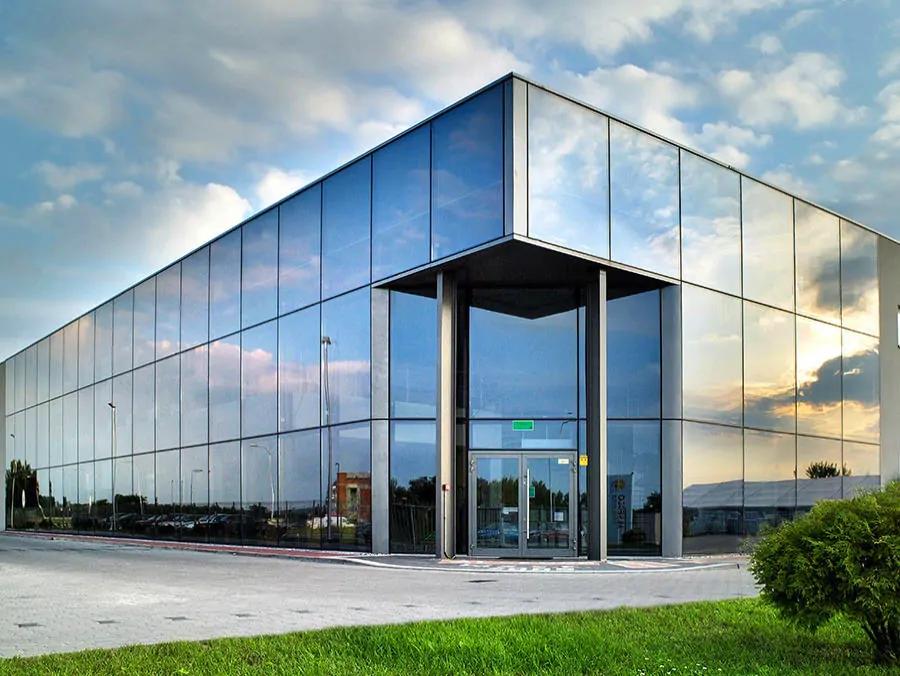

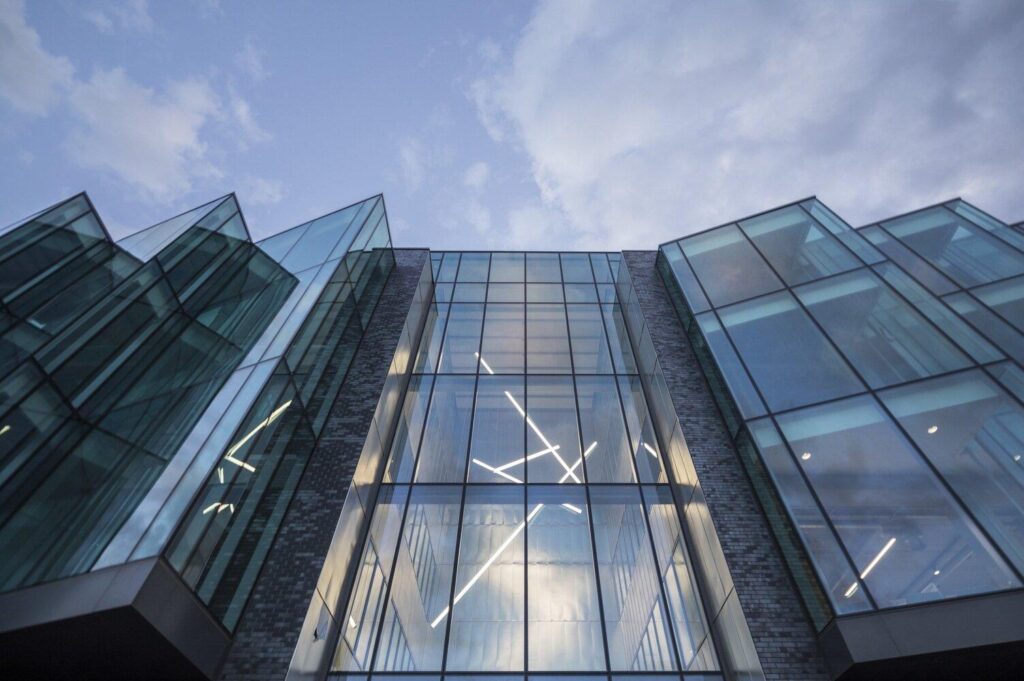

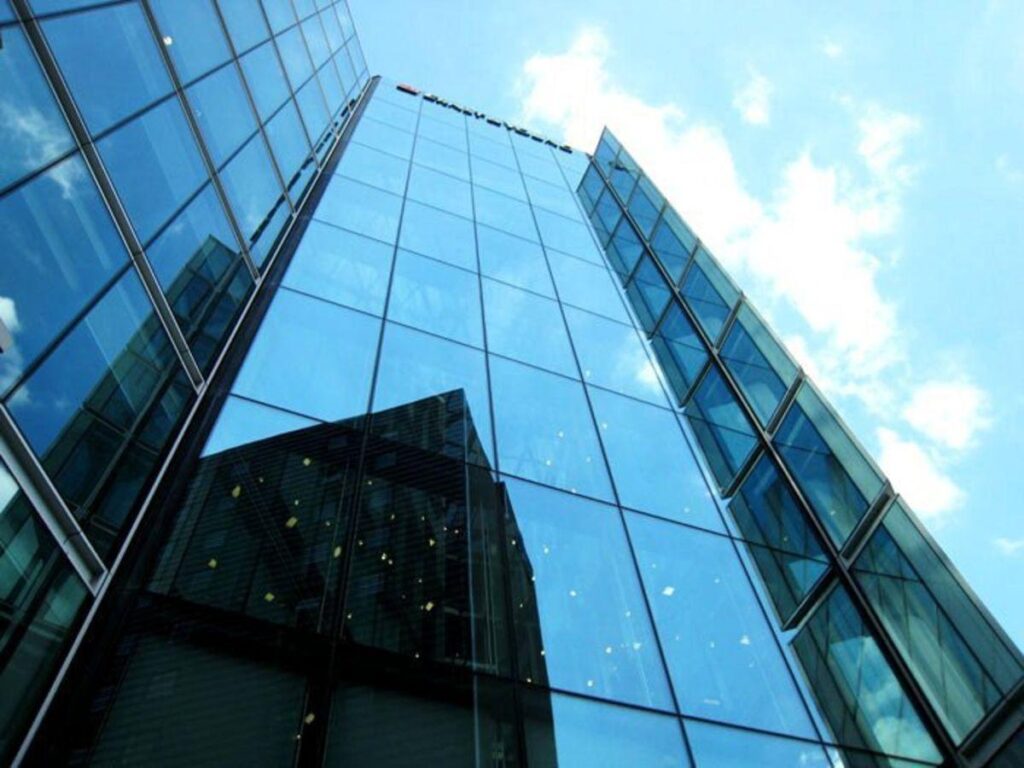

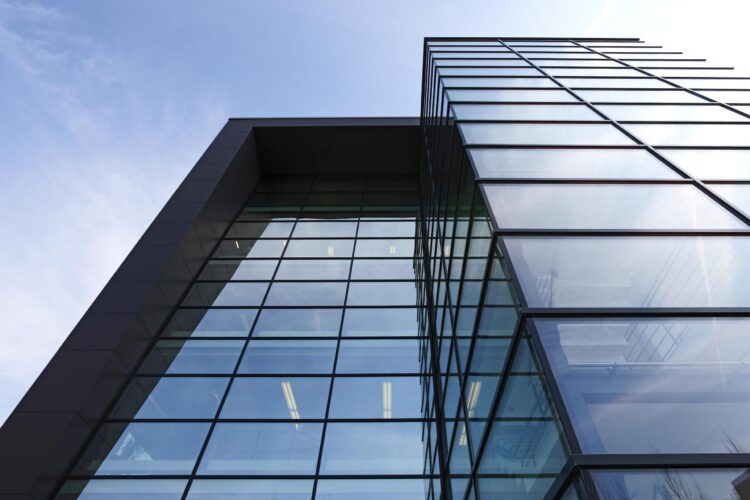

Стоечно-ригельное фасадное остекление

Подобная система считается одним из наиболее распространенных решений для больших светопрозрачных фасадов. Её основа — вертикальные стойки и горизонтальные ригели, соединенные между собой и закрепленные на несущем основании здания. В образовавшиеся ячейки устанавливаются стекла или стеклопакеты.

Именно такая конструкция позволяет создавать протяжённые фасады с регулярной геометрией. В зависимости от проекта алюминиевый каркас может быть визуально выраженным либо частично скрытым.

ГОСТ Р 59913-2021 определяет стоечно-ригельную конструкцию как систему из стоек, ригелей, заполнения и соединительных элементов, образующих единую облицовочно-ограждающую систему. Стандарт также выделяет стоечно-ригельные конструкции со структурным и полуструктурным остеклением.

Преимущества системы:

• возможность остекления больших площадей;
• высокая конструктивная надёжность;
• разнообразие вариантов заполнения;
• возможность использования крупных стеклопакетов;
• удобство проектирования фасадов сложной конфигурации;
• возможность интеграции открывающихся элементов.

Стоечно-ригельное решение особенно востребовано в офисных и административных зданиях, торговых и общественных объектах.

Производственные возможности Thermo Glass позволяют изготавливать архитектурные стеклопакеты размером до 2800 × 5000 мм, толщиной от 12 до 120 мм и массой до 2500 кг. В ассортименте предусмотрены закалённое стекло, стекла с Low-E и мультифункциональными покрытиями, триплекс и декоративное стекло.

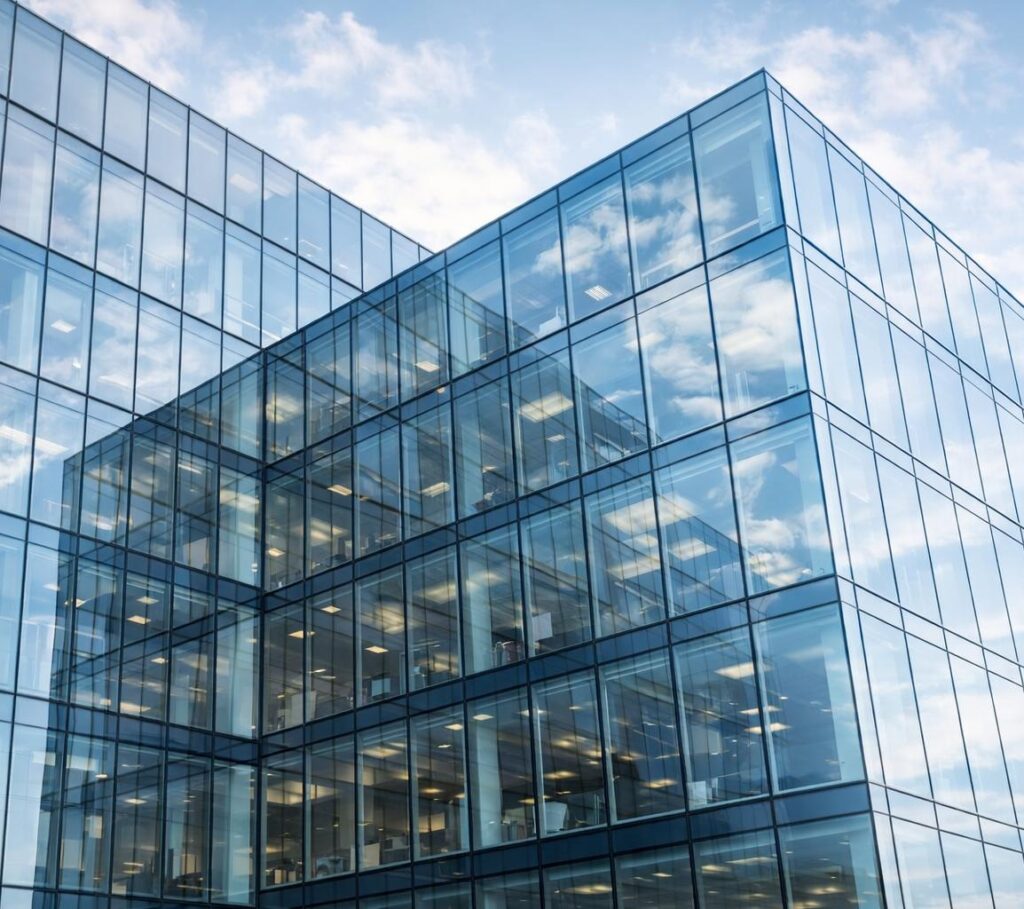

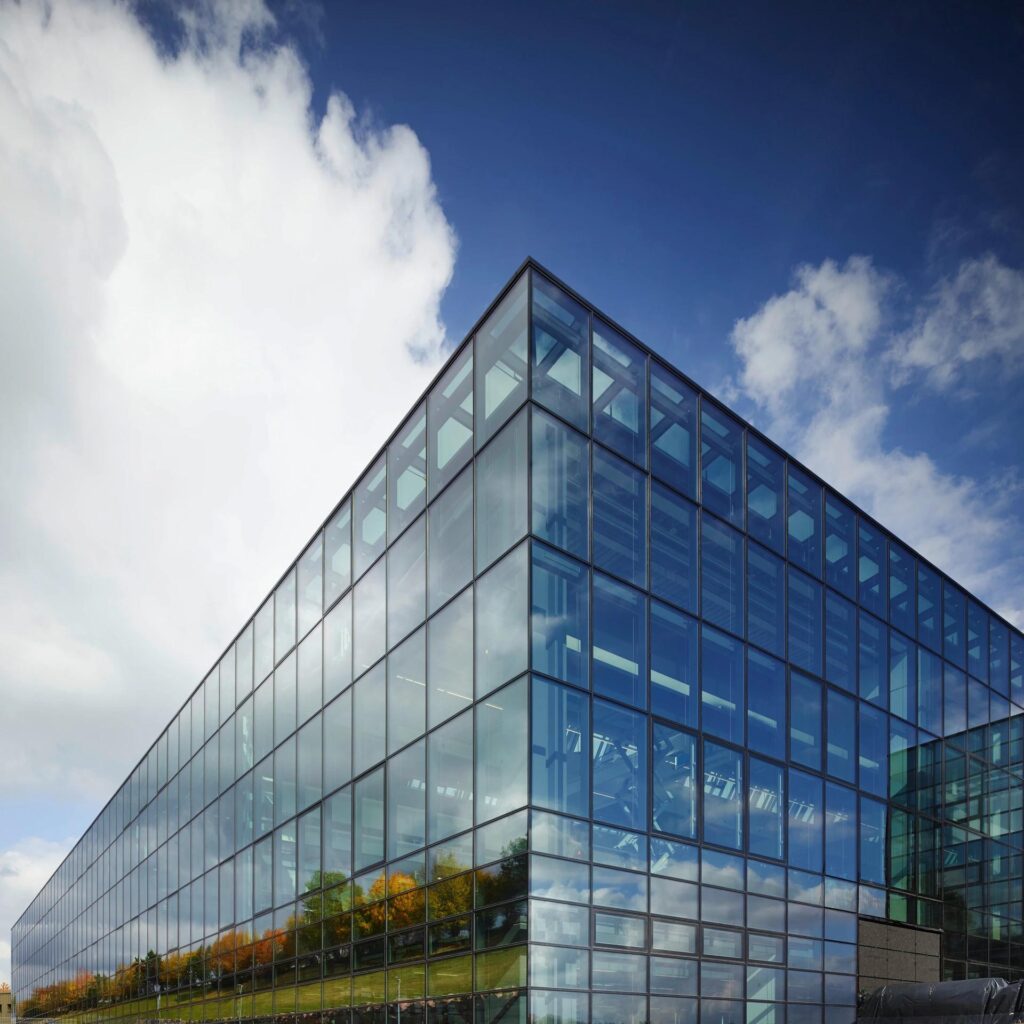

Структурное остекление

Такой вариант выбирают, когда необходимо получить максимально цельную и визуально лёгкую стеклянную поверхность. Наружные профили в такой системе практически не выступают за плоскость заполнения, а между соседними элементами остаются аккуратные швы.

ГОСТ Р 59913-2021 относит к структурному остеклению стоечно-ригельную конструкцию, в которой профили не выступают за наружную плоскость заполнений, а вертикальные и горизонтальные швы выполняются с использованием герметиков и/или герметичных уплотнителей.

С эстетической точки зрения это один из наиболее выразительных видов стеклянных фасадов: здание выглядит практически полностью покрытым стеклом, а металлические элементы становятся минимально заметными.

Структурное решение востребовано для:

• бизнес-центров;
• торговых комплексов;
• современных гостиниц;
• шоурумов;
• общественных зданий;
• объектов премиальной архитектуры.

Для такого остекления особенно важны точность изготовления стеклопакетов и качество герметизации. Компания Thermo Glass специализируется на сложных стеклопакетах для фасадного и конструкционного остекления с использованием конструкционного герметика.

Полуструктурное остекление

Подобная система представляет собой промежуточный вариант. В ней сочетаются видимые и скрытые элементы крепления стекла. В результате фасад сохраняет более цельный внешний вид, чем классическая стоечно-ригельная конструкция, но при этом не требует полностью скрытой схемы.

Такой вариант позволяет архитекторам более гибко работать с геометрией фасада и его визуальным ритмом. Согласно современной нормативной терминологии, полуструктурное остекление сочетает скрытые, невидимые снаружи, и видимые элементы крепления заполнения.

Выбор между классическим, структурным и полуструктурным исполнением определяется не только внешним видом. Необходимо учитывать конструктивные особенности здания, размеры стеклопакетов и требования конкретной фасадной системы.

Модульное фасадное остекление

Модульная система отличается тем, что значительная часть элементов фасада предварительно собирается в заводских условиях в виде готовых модулей. На строительной площадке остаётся выполнить их установку и соединение. Такой подход позволяет переносить значительную часть операций с объекта на производство, где проще обеспечить стабильность технологических процессов и контроль качества.

Модульное решение особенно интересно для крупных строительных проектов, где большое значение имеют скорость монтажа, повторяемость элементов и точность геометрии. При этом выбор системы не отменяет требований к самому стеклопакету. Для фасада по-прежнему важны его размеры, состав, герметичность, теплоизоляционные характеристики и соответствие проекту.

Спайдерное остекление

Такой вариант отличается от традиционных систем минимальным количеством видимых несущих элементов. Стеклянные панели фиксируются с помощью точечных креплений — спайдеров, которые соединяются с несущей конструкцией.

В результате фасад получает максимально прозрачный и лёгкий внешний вид. Такой подход часто используют там, где необходимо подчеркнуть стекло и практически убрать визуальные границы между отдельными элементами.

Спайдерные конструкции могут применяться для:

• входных групп;
• атриумов;
• торговых и выставочных пространств;
• общественных зданий;
• панорамных фасадов;
• архитектурных объектов с нестандартной геометрией.

Однако чем меньше визуально выражен каркас, тем больше внимания требуется уделять расчёту нагрузок, креплениям и характеристикам самого стекла.

Витражное остекление

Еще один вариант, который встречается в классификации светопрозрачных фасадных конструкций, — витраж. В широком архитектурном понимании речь идет о светопрозрачном заполнении значительной части наружной поверхности здания.

Витражное остекление позволяет создавать большие окна и световые поверхности, обеспечивая хорошее естественное освещение. Оно может сочетаться с различными профилями и стеклопакетами в зависимости от назначения объекта.

При выборе такого решения важно не ограничиваться оценкой внешнего вида. Большая площадь стекла означает повышенные требования к теплоизоляции и правильному подбору заполнения.

Тёплые и холодные виды фасадного остекления

Помимо конструктивной схемы, типы фасадного остекления можно разделить по теплотехническим характеристикам.

В тёплых конструкциях предусматривается термоизоляция профиля, препятствующая попаданию холода внутрь помещения. В холодных системах такая теплоизоляционная вставка отсутствует или не обеспечивает сопоставимого уровня теплозащиты. ГОСТ Р 59913-2021 прямо выделяет тёплые и холодные стоечно-ригельные конструкции.

Для отапливаемых помещений, особенно в регионах с холодной зимой, вопрос теплозащиты фасада имеет принципиальное значение. Но даже тёплая фасадная система сама по себе не решает всех задач. Существенную роль играет заполнение — именно стеклопакет занимает значительную площадь светопрозрачной конструкции.

Как выбрать подходящий вид фасадного остекления

При сравнении разных систем нельзя ориентироваться только на количество стекла или внешний вид здания. На практике учитывается сразу несколько факторов:

1. Назначение объекта. Требования к офисному центру, частному дому, торговому комплексу или атриуму будут различаться.
2. Архитектура здания. Для минималистичного фасада может потребоваться структурное или спайдерное решение, тогда как для регулярного многоэтажного фасада часто подходит стоечно-ригельная система.
3. Размер стеклопакетов. Крупноформатные элементы требуют соответствующего расчета и технологических возможностей производства.
4. Теплотехнические требования. Для отапливаемых зданий необходимо учитывать характеристики профилей и стеклопакетов.
5. Безопасность. В зависимости от проекта могут потребоваться закалённое стекло, триплекс или их комбинации.
6. Солнцезащита и энергоэффективность. Для больших стеклянных поверхностей могут применяться Low-E, мультифункциональные и другие специальные покрытия.
7. Эксплуатационные условия. Учитываются ветровые нагрузки, температурный режим, влажность, требования к герметичности и другие параметры.

Иными словами, правильный выбор — это не просто выбор между несколькими названиями фасадных систем. Это подбор комплекса решений, в котором фасадная конструкция и стеклопакет работают как единая система.

Почему так важен выбор стеклопакета

Даже самая современная фасадная система не сможет обеспечить необходимый уровень комфорта, если заполнение подобрано без учёта условий эксплуатации. В производственной программе Thermo Glass предусмотрены архитектурные стеклопакеты с закалённым стеклом, Low-E и мультифункциональными покрытиями, триплексом, декоративным стеклом и различными комбинациями. Кроме того, компания выпускает сложные стеклопакеты для фасадного и конструкционного остекления.

Отдельное направление — электрообогреваемые стеклопакеты Thermo Glass. Они выпускаются в индивидуальных форматах и предназначены для различных типов остекления.

Именно здесь различие между видами фасадного остекления становится особенно важным. Независимо от того, используется ли стоечно-ригельная, структурная или другая система, стеклопакет должен соответствовать конкретной конструкции и требованиям проекта.

Греющее стекло — следующий шаг в развитии фасадного остекления

Большая площадь стекла даёт зданию свет и визуальную легкость, но одновременно предъявляет более высокие требования к тепловому комфорту. Поэтому для современных панорамных фасадов особенно интересны решения, которые позволяют не просто уменьшить теплопотери, а сделать само стекло активным элементом системы отопления.

Именно такую технологию предлагает Thermo Glass. Компания производит электрообогреваемые стеклопакеты для различных типов остекления, включая индивидуальные форматы.

Один из принципов компания Thermo Glass — индивидуальный подход: для каждого изделия инженер определяет программу обработки с учетом его площади, необходимой мощности и температуры электрообогрева. После изготовления изделие проходит визуальный контроль и тепловизионную съёмку.

Для архитектуры это даёт важное преимущество: не нужно выбирать между панорамным стеклянным фасадом и тепловым комфортом. Правильно спроектированная система с греющими стеклопакетами позволяет использовать большую площадь прозрачных конструкций и одновременно решить задачи, связанные с холодной поверхностью окон.

Какой вид фасадного остекления выбрать

У каждого решения есть свое назначение. Стоечно-ригельное остекление остаётся универсальным вариантом для многих крупных объектов. Структурное и полуструктурное позволяют получить более цельный и минималистичный фасад. Модульные системы удобны для масштабного строительства с высокой долей заводской готовности. Спайдерное остекление выбирают там, где на первый план выходит визуальная легкость и максимальная прозрачность.

Но конструктивная схема — только одна часть задачи. Не менее важно то, чем заполнены фасадные ячейки.

Если проект предусматривает большую площадь остекления, панорамные поверхности или эксплуатацию в условиях холодного климата, обычного подхода к выбору стеклопакета может быть недостаточно. В таких случаях греющее стекло становится не просто дополнительной опцией, а логичным продолжением современной концепции фасадного остекления.

Thermo Glass позволяет объединить архитектурную свободу, крупноформатное остекление и технологию электрообогрева стеклопакетов, создавая фасад, который работает не только как светопрозрачная оболочка здания, но и как функциональная часть его системы комфорта.
